臺灣上銀導軌MGN7C東莞上銀微型導軌系列

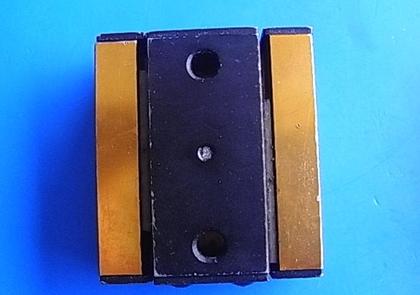

臺灣上銀微型導軌型號
MGN7C MGN9C MGN12C MGN15C MGN7H MGN9H MGN12H MGN15H
MGW7C MGW9C MGW12C MGW15C MGW7H MGW9H MGW12H MGW15H

HIWIN直線導軌選用準則：

　　1.使用條件設定

　　○ 應用之設備 ○ 行程
　　○ 內空進之限制 ○ 運行速度、加速度
　　○ 精度之要求 ○ 使用頻率
　　○ 剛性之要求 ○ 使用環境
　　○ 負荷方式 ○ 要求壽命年

　　2.臺灣上銀直線導軌各系列的應用

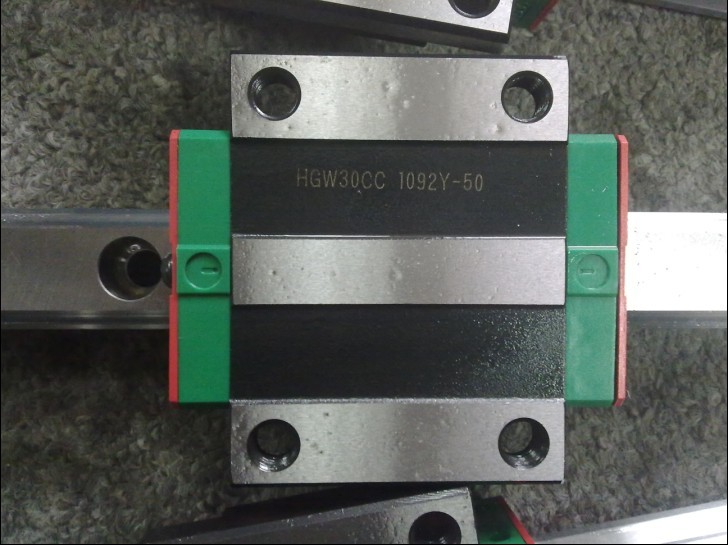

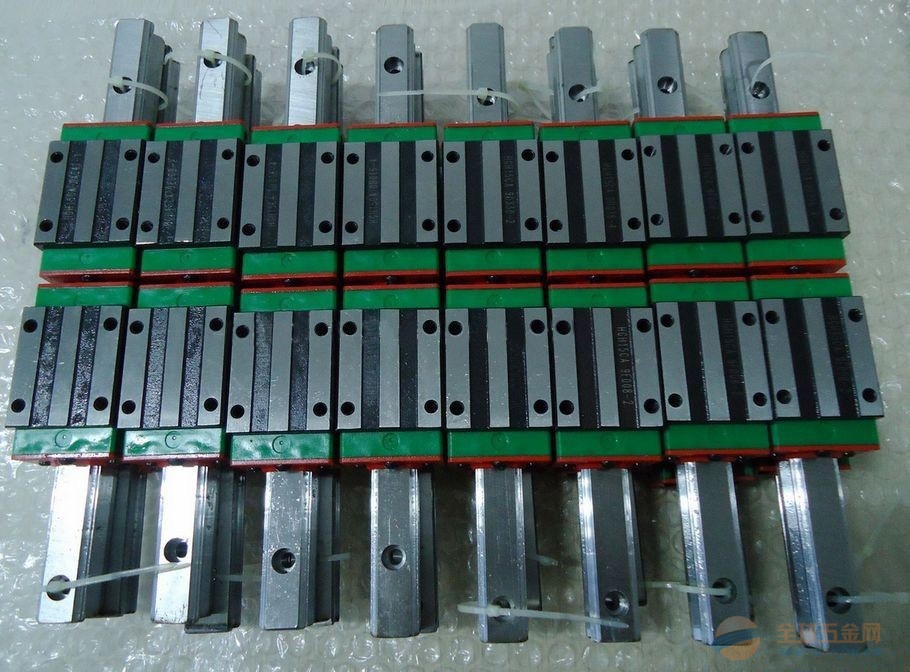

　　○ HG系列：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置。
　　○ EG系列：產業自動化機器、半導體機械、雷射雕刻機、包裝機器。
　　○ MGN/MGW系列：印表機、機器手臂、電子儀器設備、半導體設備。

　　3.選用精度等級

　　○ C,H,P,SP,UP等級視設備精度要求而定

　　4.假定滑塊尺寸及數目

　　○ 依經驗選用
　　○ 負荷狀態
　　○ 若與滾珠螺桿配合使用，則使用之直線導軌規格與螺桿外徑相似，如螺桿外徑為35mm則選用HG35規格

　　5.計算滑塊最大負荷

　　○ 參照負荷計算例計算單個滑塊最大等效負荷
　　○ 確認選用之直線導軌靜安全系數應超過靜安全系數使用表所列之值

　　6.選擇預壓力

　　○ 依剛性要求及安裝面精度選用

　　7.確認剛性

　　○ 參照剛性表計算變形量　　提高預壓力，加大選用尺寸或滑塊數以提高剛性

　　8.計算使用壽命

　　○ 依使用速度、頻率計算壽命距離要求　　依壽命公式計算選定直線導軌之壽命距離

　　9.潤滑選用

　　○ 潤滑劑選用，依設備需求可選擇潤滑脂、潤滑油或特殊潤滑劑潤滑定期注入潤滑脂或自動供油

　　直線導軌選用完成。

　　直線導軌額定負荷：

　　1.基本靜額定負荷

　　(1)基本靜額定負荷（C0）的定義

　　直線導軌在靜止或運動中若承受過大的負荷，或受有很大沖擊負荷時，會導致珠道接觸面和鋼珠產生局的永久變形；當永久變形量超過某一限度，將妨礙直線導軌運動的平穩性。基本靜額定負荷便是容許這個永久變形量的極限負荷。依照定義：負荷的方向和大小不變的狀態下，在受到最大應力接觸面處，鋼珠與珠道表面的總永久變形量恰為鋼珠直徑萬分之一的靜止負荷。

　　基本靜額定負荷的數值詳列于各規格尺寸表中；使用者可參照表格選用適合的直線導軌，但必須注意的是被選用的直線導軌在運行中所受的最大靜負荷不可超過其基本靜額定負荷。

　　（2）容許靜力矩（M0）的定義

　　當滑塊中受到最大應力的鋼珠達到上述定義之靜額定負荷時，此時滑塊所承載之力矩稱為靜額定力矩。在直線導軌運動中是以MR、MP、PY這三個方向來定義
